BMSY Orbit Hydraulic Motor е циклоидален хидравличен двигател с разпределение на маслото в края.

Обхватът на работен обем е от 80cc/r до 630cc/r за избор. Може да отговори на изискванията на различни скорости и въртящи моменти на оборудването.

Характерът на BMSY Orbit Hydraulic Motor е както следва:

1. Ролков тип статорна роторна двойка структура, технология за модификация на циклоидния контур на ротора, с ниско начално налягане и висока ефективност.

2. Години опит в преработката и производството ни позволяват да приемем структура от пет части и усъвършенствана форма за разпределение на маслото.

3. Проектиране на извличане на множество ключови връзки и изходящ вал и технология на производство. Надеждност и устойчивост на натиск.

4. Изходящият вал на двигателя се поддържа от внесени тежки конусни ролкови лагери, силна способност да издържа на аксиални и радиални натоварвания, което прави двигателя по-издръжлив.

Тази серия двигатели включва:

Стандартна форма за свързване на мотор/Форма за свързване на колело/ Структурен дизайн като форма на свързване на двигател без лагер.

С различни форми на свързване той може да замени съответните продукти в Китай, Европа и Америка, а клиентите имат по-широка гама от възможности за избор при избора на продукти.

Предпазните мерки при употреба са както следва:

1. НЕ се препоръчва едновременен максимален въртящ момент и максимална скорост.

2. Максималното входно налягане на маслото е 310 бара (пиково налягане) - не превишавайте номиналното налягане.

3. Максималното налягане на връщане на маслото е 310 бара (пиково налягане) - не превишавайте номиналното налягане.

4. Препоръчителна максимална работна температура на системата. е 82 градуса [180 градуса F].

Предимства на свързване на външната тръба за теч на масло на корпуса:

1. Чрез промиване на корпуса на двигателя можете да контролирате замърсяването.

2. Маслото, изпускано от охладителната система, разсейва топлината от двигателя, като по този начин може да удължи експлоатационния живот на двигателя.

Моторът BMSY е проектиран да осигурява постоянна производителност, дори при взискателни работни условия. Със своя висок въртящ момент и производителност при ниска скорост, този двигател е идеален за приложения като конвейери, лебедки и други тежки машини.

В допълнение към своите възможности за производителност, BMSY моторът също е невероятно лесен за инсталиране и поддръжка. Това го прави топ избор за тези, които искат да спестят време и пари, като същевременно вършат работата както трябва.

Спецификация Данни

Диспл. см³/r		80	100	125	160	195	245	305	395	490	630
Поток (LPM)	Непрекъснато	75	75	75	75	75	75	75	75	75	75
Поток (LPM)	Прекъсващ	75	95	95	115	115	115	115	115	115	115
Скорост (RPM)	Непрекъснато	799	742	576	477	385	308	246	191	153	112
Скорост (RPM)	Прекъсващ	908	924	720	713	577	462	365	265	23	168
налягане (бар)	Непрекъснато	170	170	170	170	170	170	140	140	130	130
налягане (бар)	Прекъсващ	275	275	275	275	275	240	205	170	150	150
Въртящ момент (N.m)	Непрекъснато	195	245	315	380	455	555	560	700	838	1063
Въртящ момент (N.m)	Прекъсващ	305	395	550	530	625	765	805	890	956	1228

Данни за ефективността

Размери

Размери на вала

Размери на масления порт

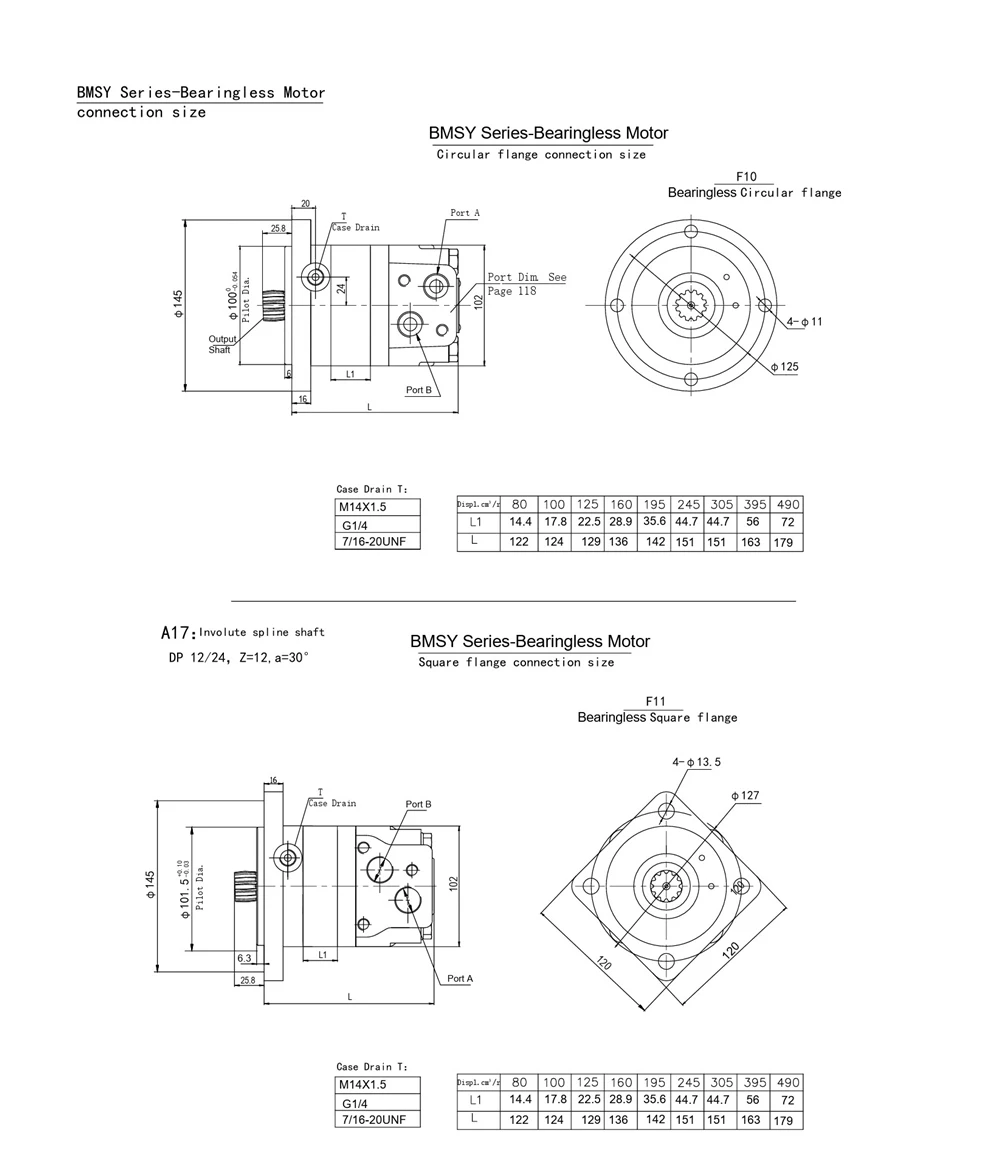

Информация за поръчка (GB стандарт: Изберете блок-схема)

Код

Диспл. (CC/r)

Фланец

Изходящ вал

Порт (A/B) и дренажен порт (T) Дренажен порт на кутията

Завъртане

Посока

Боядисвайте

БМСИ

2-φ13,5 Диамантен фланец с два отвораφ82,5x6,3

Цилиндричен вал φ25 Успоредна шпонка A8X7X28

G1/2" G1/4 2-M10 връзка за плоча

Стандартен

Без боя

100

Диагонален квадратен фланец с четири отвора105X105 пилотφ82.5x6.3

Цилиндричен вал φ32 Успоредна шпонка A10X8X45

M22X1.5 M14X1.5 2-M10 Свързване на плоча

Син

125

4-φ13,5 Диамантен фланец с два отвораφ82,5x6,3

Цилиндричен вал φ25.4 Успоредна шпонка A6.35X6.35X32

7/8-14unf О-пръстен 7/16-20unf 2-M10Plate връзка

160

4-φ13 Пилот с квадратен фланец с четири отвораφ100

Шлицова 6D-30X26X6 удължител на вала 48

NPTF1/2 7/16-20unf 2-M10Plate връзка

195

Диамантен фланец с шест отвораφ82.5x2.8

Цилиндричен валφ31.75, успоредна шпонка A7.96X7.96X31.75

M22X1.5 M14X1.5 3-M10Връзка с плоча

Еволвентен шлиц DP12/24Z=14, централен отвор M8

G1/2" G1/4 3-M10Връзка с плоча

245

4-φ11,5 Малък квадратен пилот с фланецφ82,5x6,3

Шлицова: SAE-6B 6D-25.3X21.3X6.2

7/8-14UNF 7/16-20UNF 3-M10Plate връзка

Отсреща

черен

305

Фланец на двигателя на колелото,4-φ13,5, пилот φ82,5x6,3

Еволвентен шлиц DP12/24Z=14, централен отвор M8

2-φ13Порт M14X1.5 3-M10Връзка с плоча

395

2-φ11 Диамантен фланец с два отвораφ82,5x6,3

Цилиндричен вал φ30 Успоредна шпонка A10X8X45

{{0}}φ13Порт 0.4375-20UNF 3-M10Plate връзка

Сребристо сиво

490

2-φ14.3 Диамантен фланец с два отвораφ101.6x6.3

A10

Шлицова 6D-30X26X6 Удължение на вала57

P10

G1/2" G1/4

A11

Шлицова 6D-30X26X8 Удължител на вала48

P11

M22X1.5 M14X1.5

F10

Двигател без лагер 4-φ14.3 Кръгъл фланец, направляващ φ100x6

A12

Конусен валφ35, Конус1:10, Паралелен ключ B6X6X20

P12

7/8-14unf О-пръстен 7/16-20unf

F11

Двигател без лагер 4-φ13,5 квадратен фланец, пилот φ101,6x6,3

A13

φ31.75 Конусен вал, Конус 1:8, Гайка: M24X1.5

P13

4-G1/2Заден маслен порт G1/4' ' 2-M10Свързване на плоча

A14

Шлицова 6D-32X26X6 Удължител на вала 56

P14

4-M22X1.5 M14x1.5 2-M10Връзка с плоча

A15

Еволвентен сплайн DP16/32,z=13,a=30 степен

P15

4-7/8-14unf 7/16-20unf 2-M10Plate връзка

A16

шлицова

6D-34.85X28.14X8.64

P16

2-17/16-12un Странична точка за масло 2-7/8-14unf Заден порт за масло

A17

Вал на двигателя без лагер, 12/24, Z=12, a=30 степен

Забележка: Когато се използва таблицата, моля, попълнете кода на левите редове в областта на тире и ни дайте коя информация за кода се състои от конструкция, изместване, монтажен фланец. изходящ вал и портове. Ако спецификацията не е в таблицата или имате конкретни изисквания, моля, свържете се с нас (whatsapp+8615106778662).
